Przetwornica DC-DC Buck-Boost: Stabilizator Napięcia 6V-20V na 11.8V (12V) 5A 60W

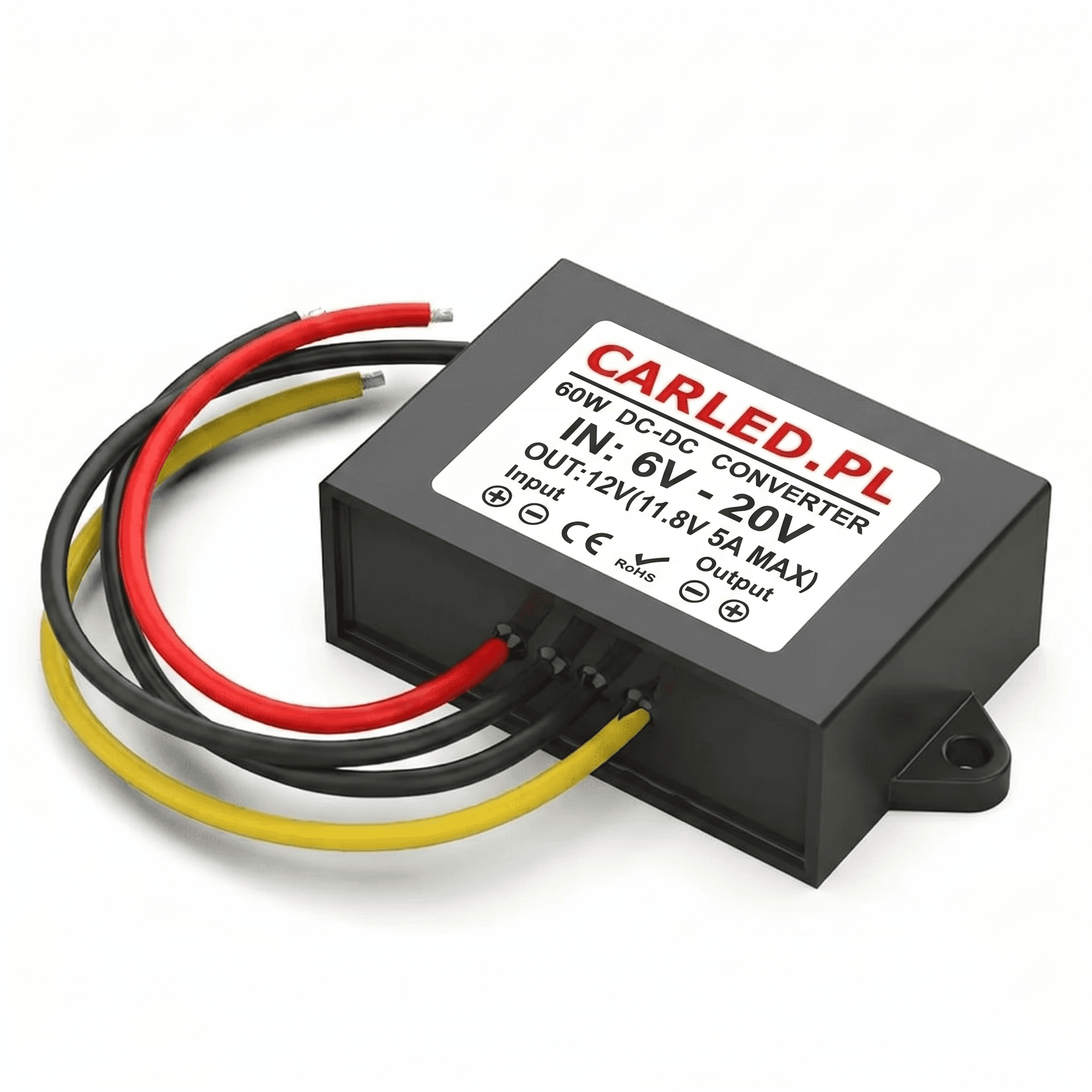

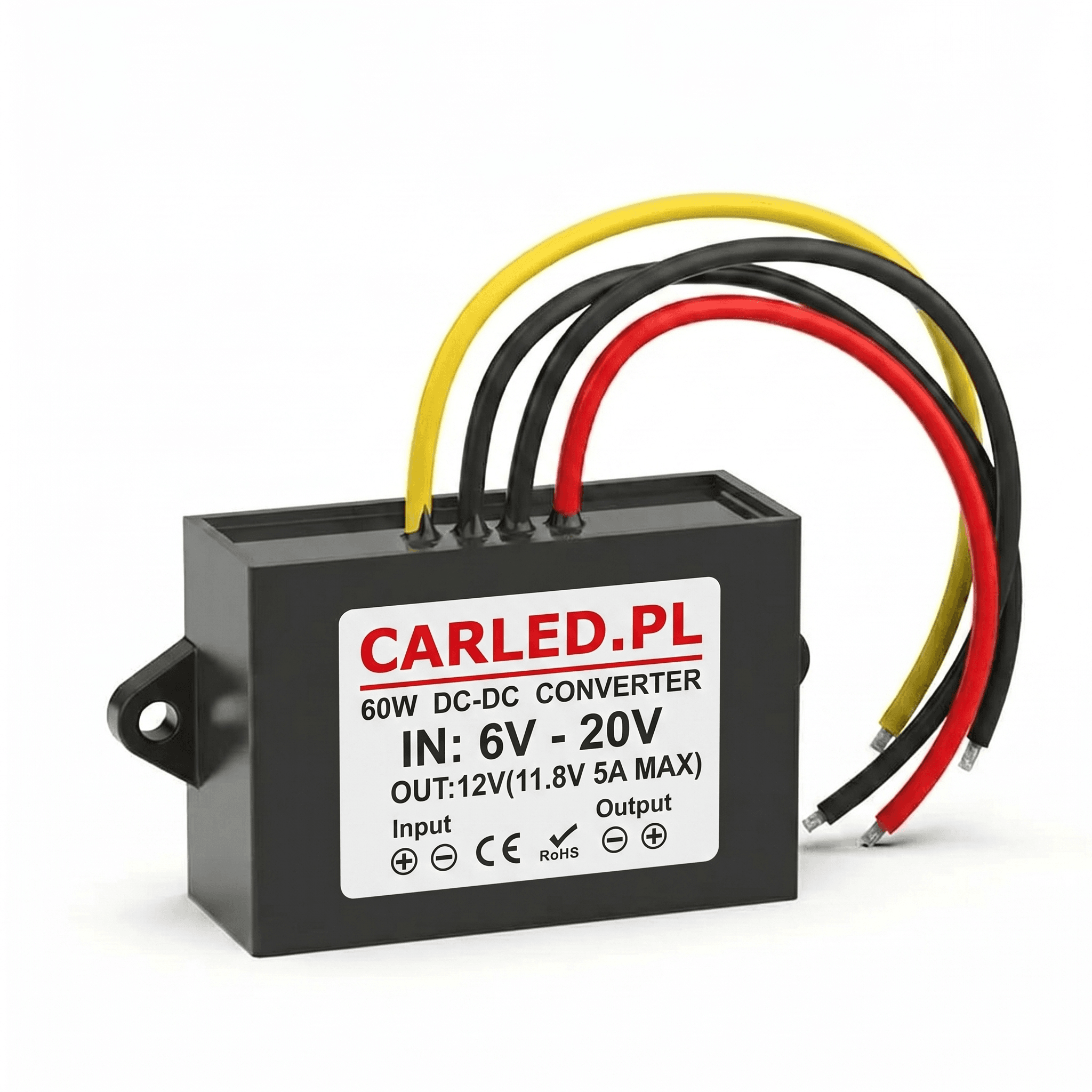

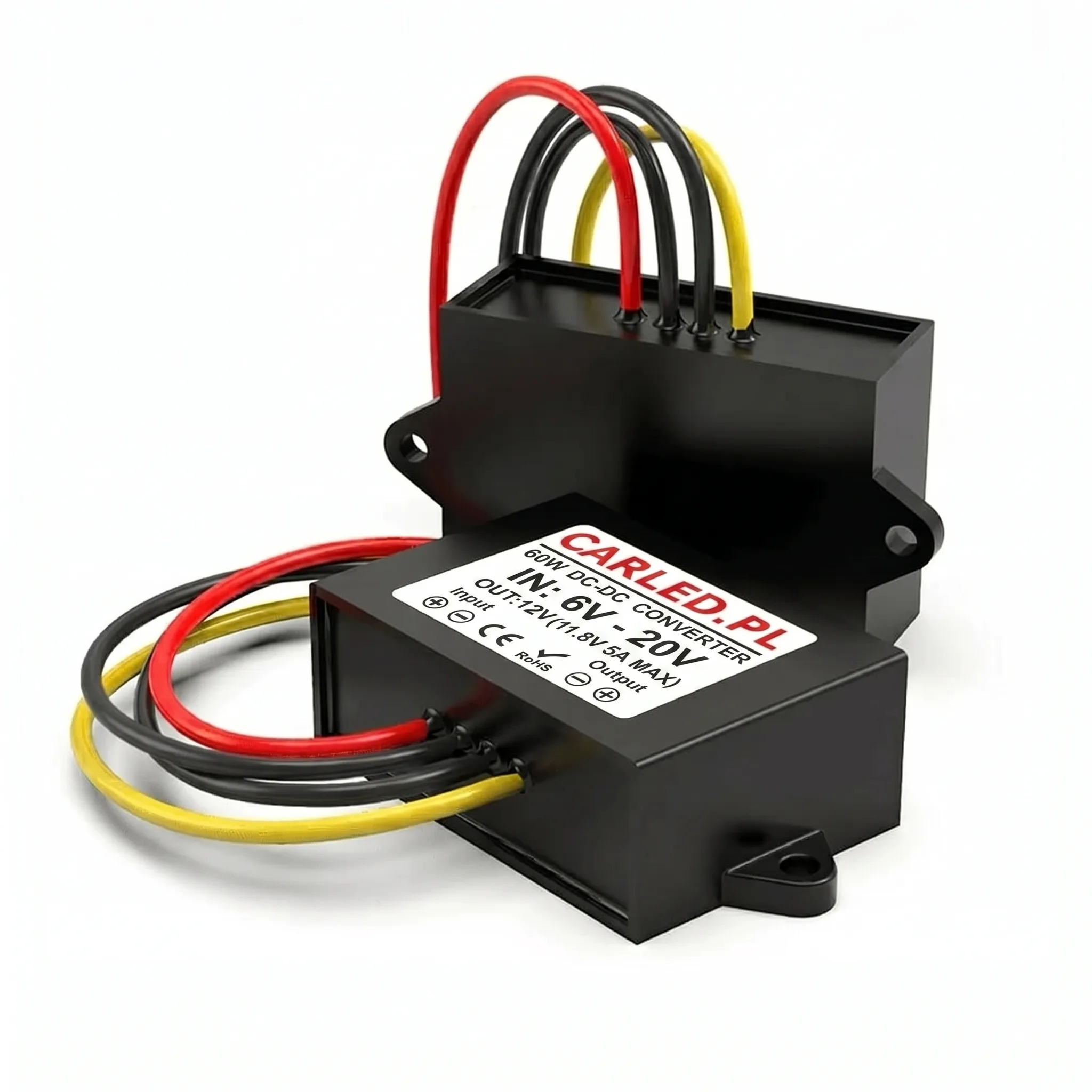

Kompaktowy, nieizolowany stabilizator napięcia DC-DC (typu buck-boost) w obudowie z tworzywa sztucznego, przeznaczony do pracy w instalacjach samochodowych, systemach fotowoltaicznych i elektronice użytkowej. Urządzenie pozwala na uzyskanie stabilnego napięcia wyjściowego rzędu 11.8V – 12V, niezależnie od wahań napięcia wejściowego w szerokim zakresie od 6V do 20V DC.
Kluczowe cechy przetwornicy napięcia:
- Szeroki zakres napięcia wejściowego (6V-20V): Urządzenie pracuje zarówno przy głębokich spadkach napięcia (np. podczas rozruchu silnika), jak i podczas skoków przy ładowaniu, pełniąc funkcję przetwornicy podwyższająco-obniżającej (step-up / step-down).
- Wydajność prądowa (Chwilowa vs Ciągła): Moduł oferuje maksymalny prąd chwilowy 5A (do 60W). Dla bezpiecznej pracy ciągłej prąd wynosi ≤2A (przy zasilaniu 6-12V) oraz ≤3A (przy zasilaniu 13-20V).
- Odporność na warunki atmosferyczne (IP65): Konstrukcja z tworzywa sztucznego posiada klasę szczelności IP65, co oznacza ochronę przed pyłem i strugami wody (uwaga: urządzenie nie jest przeznaczone do całkowitego zanurzenia).
- Konstrukcja nieizolowana (Non-isolate): Wspólna masa wejścia i wyjścia, co należy uwzględnić przy projektowaniu instalacji.
- Ultra-kompaktowe wymiary: Zaledwie 46 x 32 x 18 mm i waga 47g sprawiają, że moduł zmieści się w najciaśniejszych przestrzeniach.

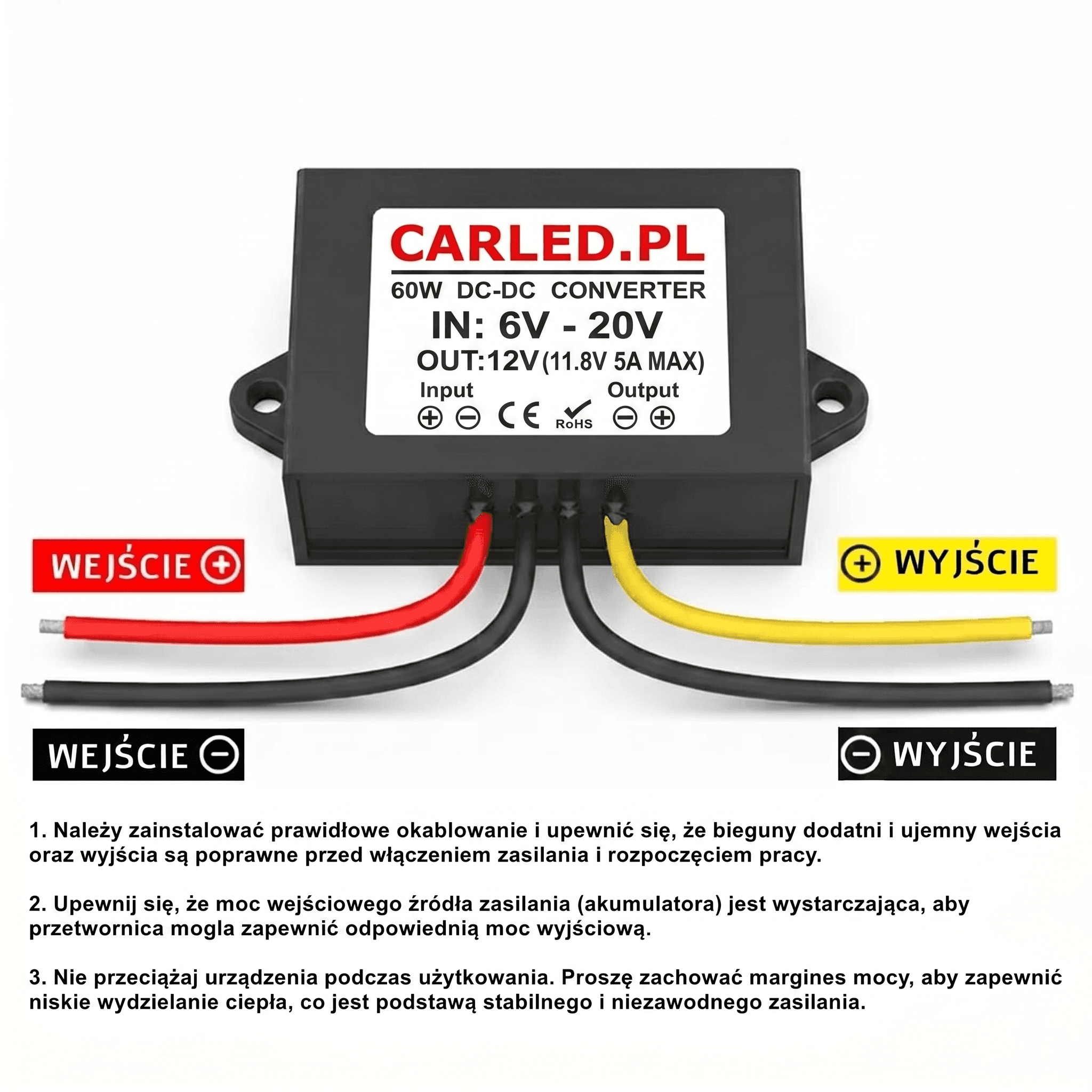

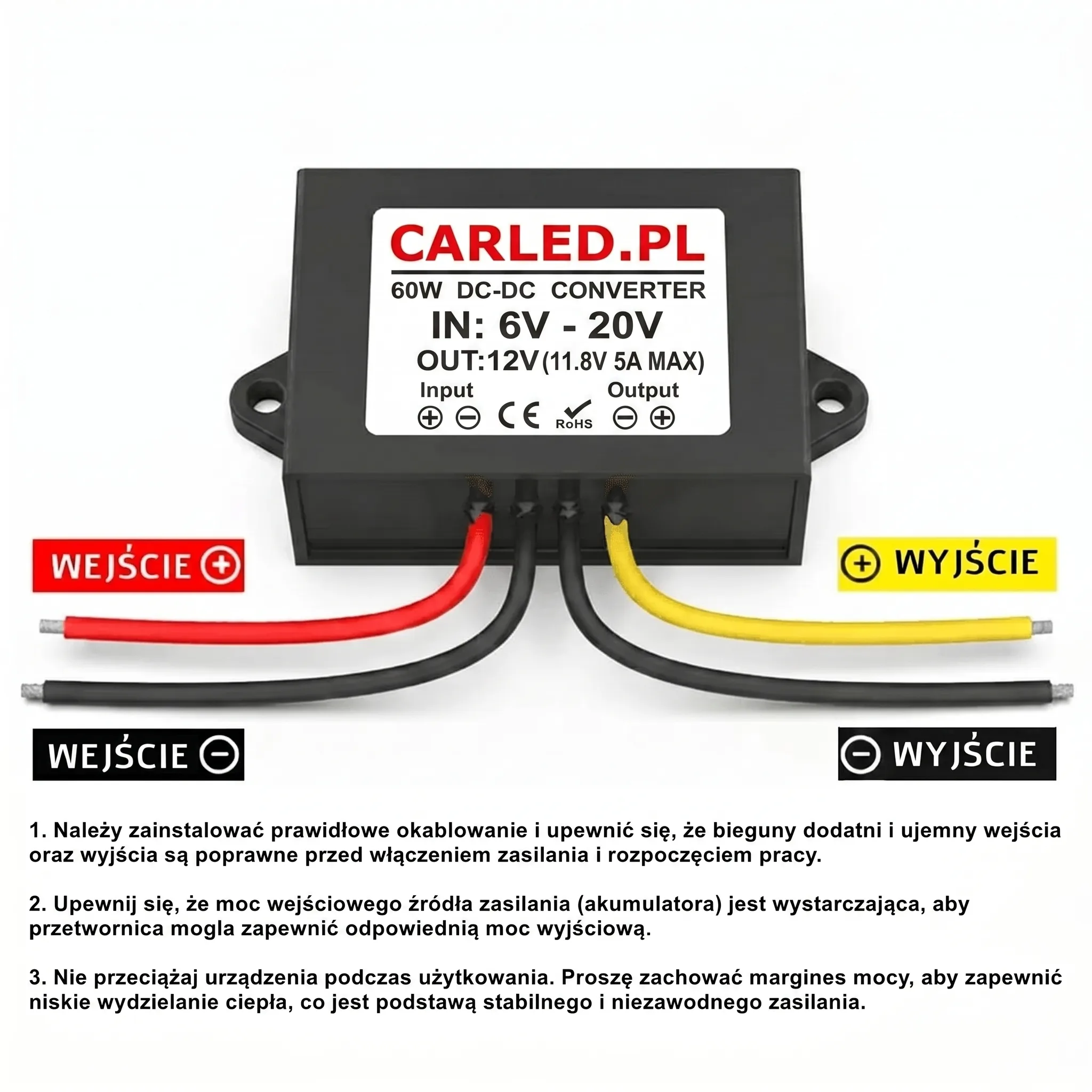

Instrukcja podłączenia stabilizatora (schemat):
WAŻNE OSTRZEŻENIE:
Podłącz przewody ściśle z poniższym schematem. Błędna polaryzacja lub przeciążenie układu powyżej wartości prądu ciągłego może skutkować uszkodzeniem instalacji. Osobom bez doświadczenia zalecamy montaż u wykwalifikowanego specjalisty. Moduł używasz na własną odpowiedzialność.
Dla prawidłowej pracy zasilacza, kable należy połączyć w następujący sposób:
- WEJŚCIE (Input 6V-20V DC): Przewód czerwony (+) oraz czarny (-).
- WYJŚCIE (Output 12V DC): Przewód żółty (+) oraz czarny (-).
Popularne zastosowania stabilizatora 6V-20V:
- Elektronika Pojazdowa: Zasilanie drobnej elektroniki, kamer cofania, nawigacji GPS oraz routerów w autach.
- Oświetlenie LED: Stabilizacja zasilania dla niedużych taśm i modułów LED (zgodnie z dopuszczalnym obciążeniem ciągłym).
- Systemy radiokomunikacyjne: Stabilne napięcie dla prostych radioodbiorników i urządzeń nadawczych.
- Zasilanie awaryjne i bateryjne: Regulacja napięcia w małych instalacjach opartych na akumulatorach o zmiennym napięciu.
Specyfikacja techniczna stabilizatora:
| Napięcie wejściowe (Input) | 6V – 20V DC |
|---|---|
| Napięcie wyjściowe (Output) | 11.8V – 12V DC (stabilizowane) |
| Prąd wyjściowy ciągły (Continuous) | ≤2A (przy wejściu 6~12V DC) ≤3A (przy wejściu 13~20V DC) |
| Maksymalny prąd / moc (chwilowa) | 5A / 60W (Peak) |
| Typ topologii | Nieizolowana (Non-isolate) |
| Klasa wodoszczelności | IP65 (ochrona przed strugą wody) |
| Materiał obudowy | Tworzywo sztuczne (Plastic) |

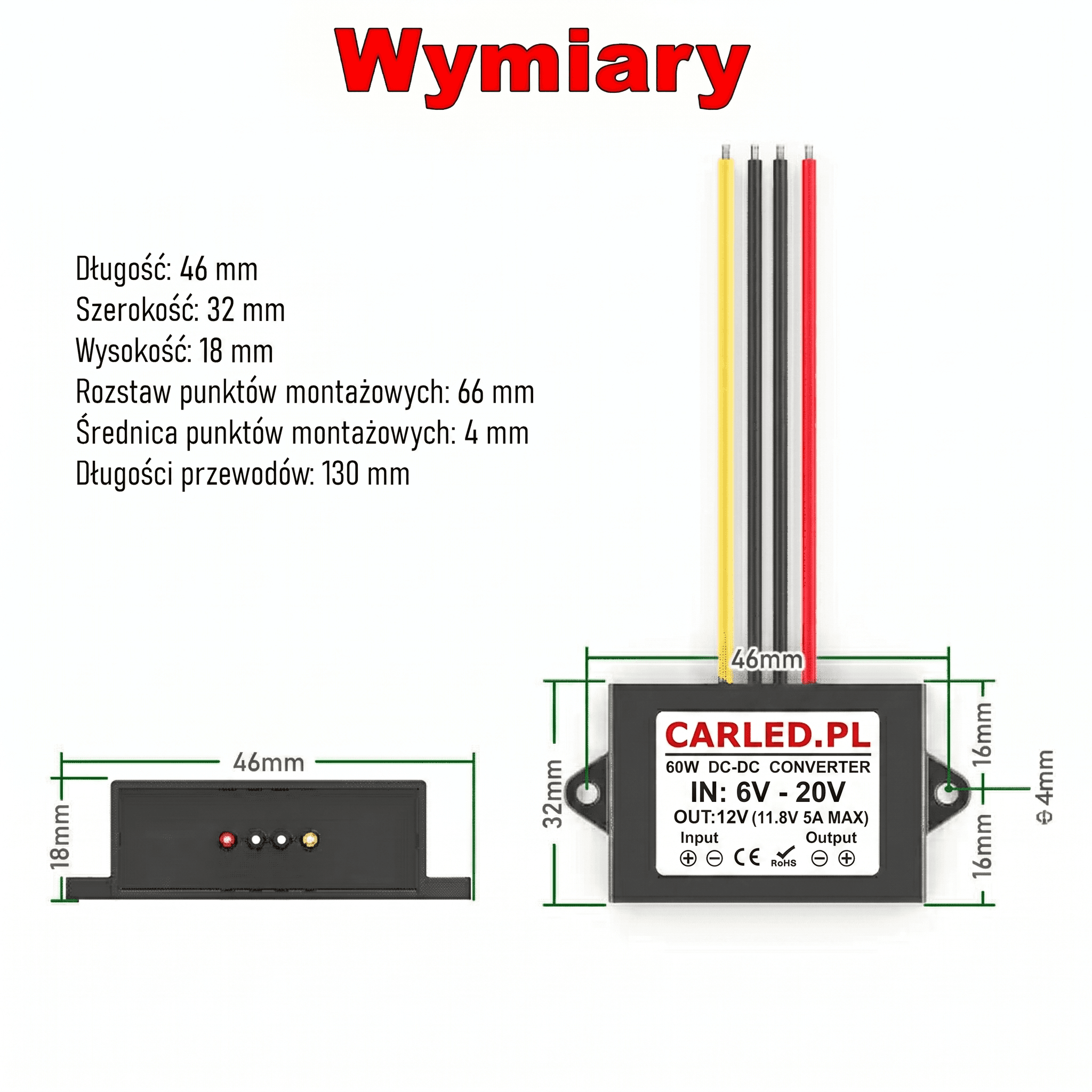

| Wymiary obudowy | 46 x 32 x 18 mm |
| Waga urządzenia (NW) | 47 g |
| Długość przewodów montażowych | 13 – 15 cm |
Dlaczego warto wybrać ten model przetwornicy?
- Wysoka elastyczność zasilania: Bezproblemowa integracja zarówno w instalacjach 12V narażonych na spadki, jak i przy wyższych napięciach wejściowych.
- Rzetelne parametry: Jasno określone granice bezpiecznej pracy ciągłej ułatwiają dobór zasilacza do konkretnego urządzenia.
- Zabezpieczenie przed wilgocią (IP65): Bezpieczeństwo pracy w miejscach narażonych na wilgoć, zachlapania i duże zapylenie.
- Miniaturyzacja: Jeden z najmniejszych na rynku modułów w swojej klasie mocy, ważący niespełna 50 gramów, co znacząco ułatwia dyskretny montaż.
